低壓熔斷器與真空接觸器的配合

2020-06-08 15:17:19

考慮到試運行時的狀態及留有裕度,對于輸煤皮帶等可能較頻繁起動的電動機可考慮取4次或更高。

在F-C回路中,真空接觸器應能耐受熔斷器的較大限流電流峰值,在熱穩定方面應能耐受開斷能量。F-C回路中的低壓熔斷器與作為保護電器,可在大的故障電流下斷開回路提供保護,在小的故障電流或過載情況下借助綜合保護裝置由真空接觸器斷開回路來提供保護,即FC回路的保護由熔斷器的一次保護和綜合保護裝置的二次保護配合共同完成。

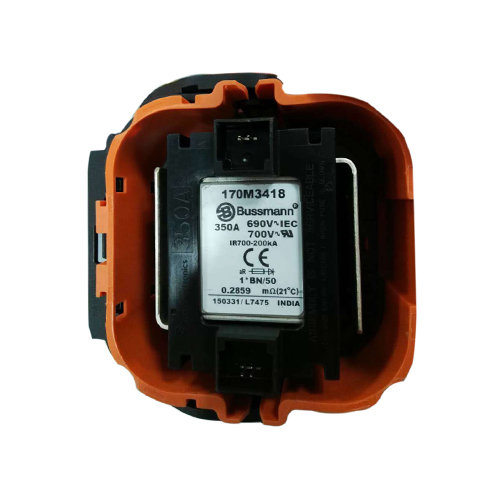

低壓熔斷器

低壓熔斷器與真空接觸器(通過綜保裝置的曲線)的保護配合中,熔斷器的時間一電流特性曲線和綜合保護裝置的時間一電流特性曲線的交點電流以下的電流由真空接觸器開斷,并應滿足以下條件:

1)真空接觸器的額定開斷電流應大于綜合保護裝置的最小特性與熔斷器的時間一電流特性曲線的交點電流。

2)熔斷器的最小開斷電流應不超過最小交接點電流,且希望熔斷器的最小開斷電流應是盡量小,如有可能,可小于電動機的起動電流。

3)熔斷器最小開斷電流以下的電流應由真空接觸器斷開。

4)電動機的堵轉電流應在真空接觸器的開斷電流以內,低壓熔斷器不應開斷。

5)啟動電流或突然投入電流的時間特性應在保護繼電器的最小動作特性以下,以免真空接觸器誤動作。

6)對于廠用電系統中裝有接地跳閘保護時,應注意中性點接地方式及中性點接地設備的選擇,以避免出現在電流大于真空接觸器額定開斷電流時真空接觸器跳合閘。
